Un réseau RJ45 maison passe pour un investissement démodé, dépassé par le sans-fil, jusqu’au jour où quatre visioconférences simultanées se disputent la même bande de fréquence. Le câble ne partage rien, ne traverse pas les murs porteurs avec difficulté, ne subit pas les voisins et n’a pas d’agenda de renouvellement. Posé pendant un chantier, il coûte une fraction de ce qu’il coûtera plus tard, et il survit à trois générations d’équipements sans être touché.
L’argument n’est pas de remplacer le sans-fil, qui reste le mode d’accès naturel des terminaux mobiles, mais de lui donner de bonnes fondations. Un point d’accès relié par câble, placé au bon endroit, couvre mieux qu’une chaîne de répéteurs. Ce qui suit décrit la topologie à retenir, ce que les catégories de câble changent réellement, les règles de cohabitation avec les circuits de puissance, et les usages qui justifient à eux seuls de tirer quelques paires supplémentaires.
Réseau RJ45 maison : la topologie en étoile depuis le coffret
Le principe est simple et ne souffre pas d’exception : chaque prise du logement est reliée directement au coffret de communication par un câble continu, sans dérivation, sans épissure et sans prise intermédiaire. Cette topologie en étoile garantit qu’un défaut sur une liaison n’affecte que celle-là, et qu’une prise peut changer d’affectation par simple brassage.

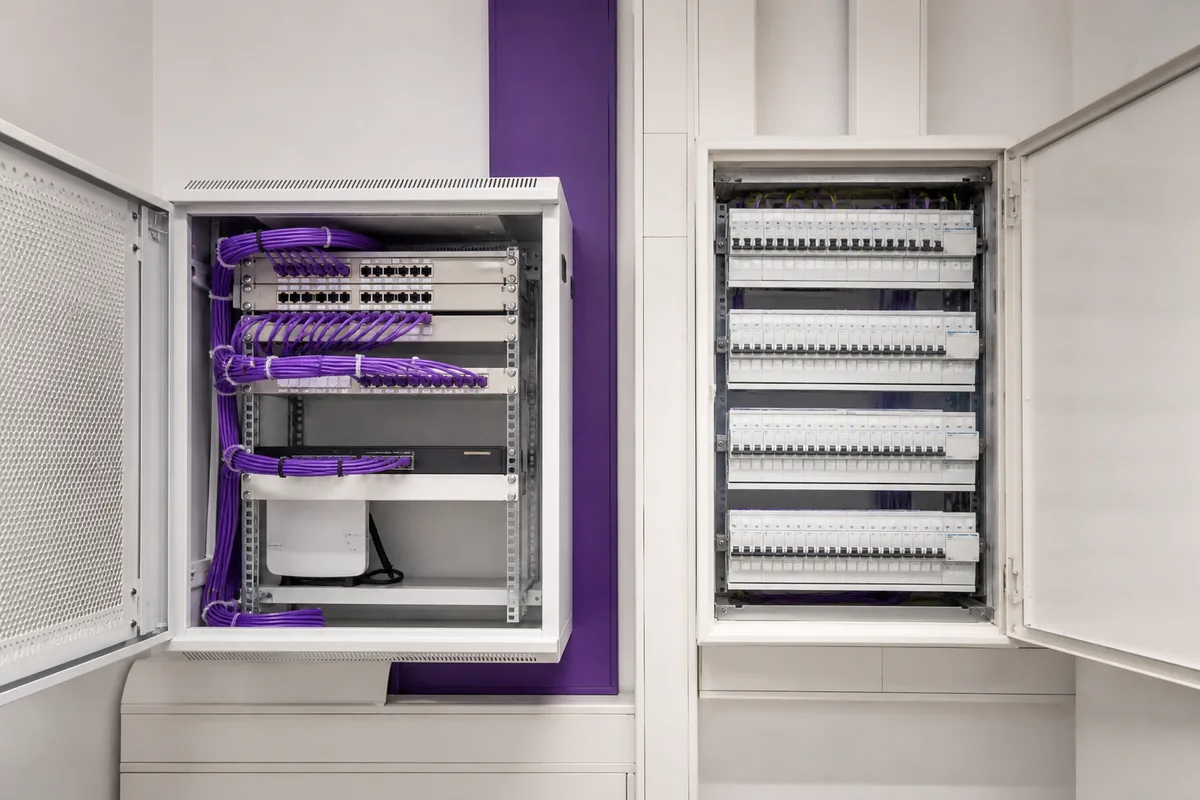

Le coffret de communication trouve naturellement sa place dans la gaine technique du logement, à proximité du tableau de répartition mais physiquement séparé de lui. Il accueille l’arrivée de l’opérateur, la prise terminale optique quand elle y est posée, le panneau de brassage recevant les câbles venus des pièces, et l’équipement actif qui distribue le réseau. Son dimensionnement se réfléchit large : un coffret plein le jour de la pose ne recevra jamais la caméra, le point d’accès ou l’automate ajoutés cinq ans plus tard.
Le brassage est ce qui rend l’ensemble vivant. Chaque câble arrive sur un port du panneau, chaque port se relie par un cordon court au commutateur ou à un autre port. Débrancher un cordon et le rebrancher ailleurs suffit à transformer une prise de chambre en liaison dédiée pour un serveur, sans toucher au câblage encastré. Ce niveau de souplesse est précisément ce que la pose en étoile achète.
L’articulation avec l’arrivée de l’opérateur mérite d’être pensée en même temps. La chaîne optique s’arrête à la prise terminale, décrite dans notre dossier sur le raccordement fibre jusqu’à la prise, et le réseau intérieur prend le relais en cuivre. Placer les deux au même endroit évite le cordon qui traverse une pièce.
Ce que les catégories de câble changent vraiment
La catégorie d’un câble décrit sa capacité à transporter un signal à haute fréquence sans que les paires ne se perturbent entre elles. Elle ne fixe pas un débit dans l’absolu : elle fixe un couple débit et distance. Un même câble atteint un débit élevé sur trente mètres et retombe à un débit inférieur sur cent.
| Catégorie | Débit visé | Portée à ce débit | Usage typique |
|---|---|---|---|
| Catégorie 5e | 1 Gbit/s | 100 m | Existant encore valable |
| Catégorie 6 | 1 Gbit/s | 100 m | Standard courant |
| Catégorie 6 | 10 Gbit/s | Une cinquantaine de mètres | Liaisons courtes |
| Catégorie 6A | 10 Gbit/s | 100 m | Précâblage durable |
| Catégorie 7 et 7A | 10 Gbit/s et au-delà | 100 m | Connectique spécifique |
| Catégorie 8 | 25 à 40 Gbit/s | 30 m | Baies et locaux techniques |
Pour un logement, la catégorie 6A constitue le point d’équilibre. Elle absorbe le débit de dix gigabits sur toute la longueur utile d’une maison, elle reste compatible avec la connectique standard, et son surcoût par rapport à une catégorie inférieure se compte en dizaines d’euros à l’échelle d’un chantier. Monter au-delà relève du local technique professionnel plus que de la maison individuelle, et impose une connectique qui n’a plus grand-chose à voir avec la prise murale ordinaire.
La longueur maximale est la contrainte la plus souvent oubliée. Le lien permanent, c’est-à-dire le câble encastré entre le panneau de brassage et la prise murale, ne doit pas dépasser quatre-vingt-dix mètres. Les cordons de raccordement des deux extrémités consomment le reste du budget de cent mètres admis pour la liaison complète. Sur une maison, la marge est confortable ; sur une propriété comportant une dépendance éloignée, le calcul doit être fait avant de tirer, et la fibre devient parfois la seule réponse.
Blindé ou non blindé, et cohabitation avec la puissance
Le blindage protège les paires contre les perturbations électromagnétiques venues de l’extérieur du câble, et limite le rayonnement du câble vers son environnement. Il se décline en écran général autour des quatre paires, en écran individuel par paire, ou en combinaison des deux. Un câble non blindé, plus souple et moins coûteux, convient à la grande majorité des logements dès lors que les règles de cheminement sont respectées.
La condition à ne pas manquer est la continuité de masse. Un câble blindé dont l’écran n’est pas repris correctement aux deux extrémités, et relié à la terre au coffret, se comporte moins bien qu’un câble non blindé : l’écran flottant devient une antenne. Choisir du blindé impose donc une connectique blindée, un panneau de brassage blindé et une reprise de terre soignée, sans quoi le surcoût est perdu. Cette mise à la terre se raccorde côté puissance, et toute intervention sur le tableau de répartition ou sur des conducteurs susceptibles d’être sous tension relève d’un professionnel qualifié.
Deux situations justifient réellement le blindage en résidentiel. La première est le cheminement forcé le long d’un circuit de puissance sur une grande longueur, quand la configuration du bâti interdit de séparer les tracés. La seconde est la proximité d’une source de perturbation identifiée : local technique, variateur de vitesse, motorisation, onduleur photovoltaïque. Hors de ces cas, un câble non blindé correctement posé donne un résultat équivalent pour un coût et une facilité de mise en oeuvre bien meilleurs.

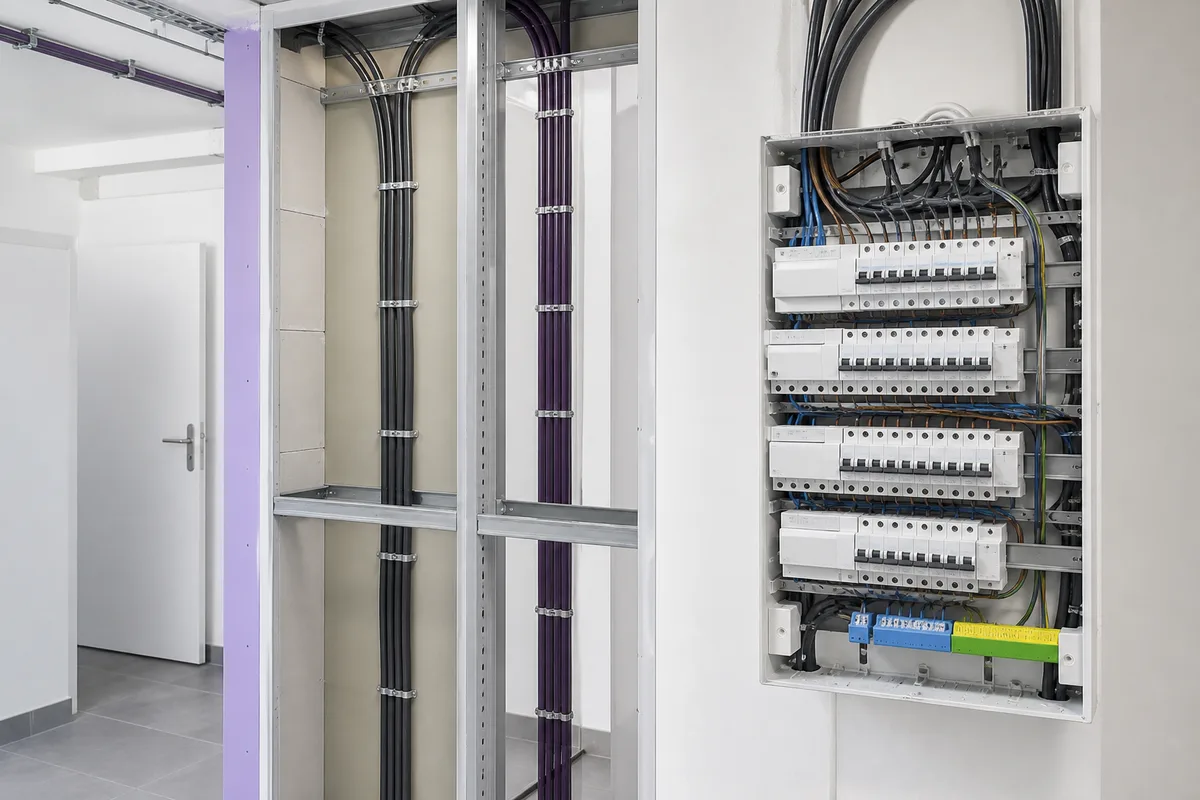

La cohabitation avec les circuits de puissance obéit à trois règles pratiques. Les courants faibles et les courants forts empruntent des conduits distincts, jamais la même gaine. Les cheminements parallèles se tiennent à distance l’un de l’autre sur toute leur longueur. Les croisements inévitables se font à angle droit, configuration dans laquelle le couplage est minimal. Cette séparation des conduits se décide au moment du percement des cloisons, ce qui la rattache directement au calendrier décrit dans notre dossier sur la réfection d’une installation électrique.
Un dernier point concerne la pose elle-même. Un câble réseau se tire sans excès de tension, ne se plie pas à angle vif, et supporte mal l’écrasement sous un collier trop serré ou sous une agrafe. Les paires torsadées perdent leurs propriétés dès que le pas de torsade est déformé, et la dégradation ne se voit qu’à la mesure.
Combien de prises, et où
La règle empirique consiste à doubler ce que l’on croit nécessaire. Une prise seule finit systématiquement occupée par le premier équipement installé, et le second réclame un petit commutateur posé au sol. Deux prises par point d’usage constituent le minimum raisonnable, quatre dans le salon derrière le téléviseur, quatre dans un bureau, deux de part et d’autre du lit dans une chambre.
Les emplacements moins évidents sont ceux qui rendent le plus de service. Un point haut dans un couloir central reçoit un point d’accès sans fil bien placé, loin des obstacles et des sources de perturbation. Un point en cuisine alimente un écran ou un assistant. Un point en garage ou en cellier accueille une caméra, un automate de portail ou un chargeur communicant. Un point sous les combles anticipe un futur point d’accès pour l’étage. Chacun de ces câbles coûte quelques euros de plus pendant le chantier et devient impossible à poser proprement ensuite.
L’alimentation par câble transforme la valeur de ces points. La technique permet de fournir l’énergie et les données sur la même paire torsadée, ce qui supprime le besoin d’un socle de prise à proximité du matériel. Les niveaux normalisés vont d’une quinzaine de watts par port pour les équipements légers à plusieurs dizaines de watts pour les caméras motorisées et les points d’accès récents. Un commutateur capable de délivrer cette énergie, installé au coffret, alimente ainsi des équipements situés en hauteur ou à l’extérieur sans travaux d’électricité supplémentaires.
Le cas des caméras et des équipements de sécurité illustre bien l’intérêt de la démarche. Une liaison filaire ne se brouille pas, ne consomme pas de pile et transporte son alimentation. C’est un argument à mettre en regard des arbitrages décrits dans notre comparatif des systèmes d’alarme filaires et radio, où la même logique de fiabilité s’applique à des périphériques différents.
Reste la question du coût, qui explique pourquoi l’arbitrage se joue au moment du chantier et pas après. Le câble lui-même représente une part modeste de la dépense, de l’ordre de un à trois euros le mètre selon la catégorie et le blindage. La prise murale, le module de brassage et la boîte d’encastrement ajoutent quelques dizaines d’euros par point. L’essentiel du prix est du temps de pose, et ce temps s’effondre quand les cloisons sont déjà ouvertes pour la puissance. Passer les deux réseaux dans la même campagne de percement divise la facture du second par plusieurs.
Un précâblage soigné se reconnaît enfin à un détail administratif : le repérage. Chaque câble porte une étiquette identique à ses deux extrémités, un plan reste dans le coffret, et une mesure de recette est réalisée à la pose. Sans ces trois éléments, l’installation la mieux conçue redevient une énigme le jour où une prise cesse de fonctionner.
